Все реле напряжения выглядят одинаково и делают одно и то же — отключают технику при опасном напряжении. Но есть деталь, которую видно только в схеме: что именно реле разрывает при срабатывании. И от неё зависит, спасёт ли оно вас в самой неприятной аварии.
Обычное реле: разрыв только фазы
Большинство однополюсных реле рвут при аварии только фазный провод. Ноль проходит через прибор транзитом. В 95% ситуаций этого достаточно: скачок — фаза разорвана — техника цела.
Но есть сценарии, где такой защиты мало:
- Перепутаны фаза и ноль при монтаже (классика в старом фонде): реле честно разорвёт свой контакт, но это окажется ноль — фаза останется на технике;
- Импульсное перенапряжение приходит по нулю — например, при аварии на подстанции или ударе молнии рядом;
- Обрыв нуля до реле с «перекосом» — потенциал на нулевом проводе относительно земли.

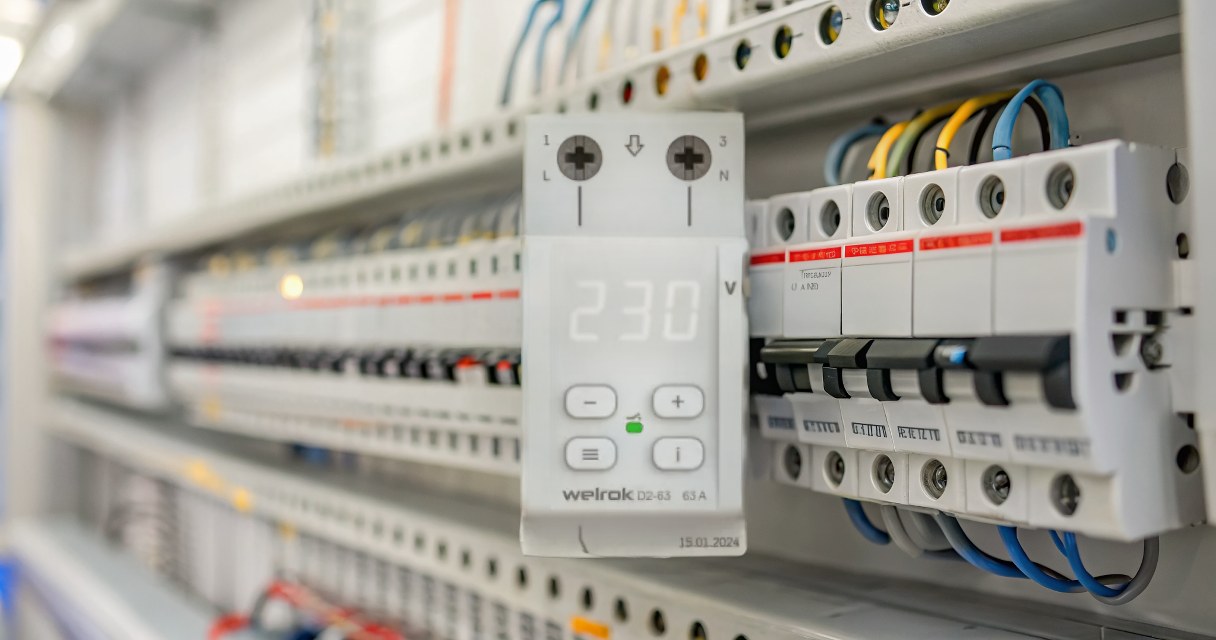

Реле с разрывом фазы и нуля (2P)
Двухполюсное реле при срабатывании физически отключает оба провода. Нагрузка после него остаётся полностью «отвязанной» от сети — какой бы провод ни был под потенциалом. Ошибки монтажа, перекос, потенциал на нуле — всё это перестаёт быть проблемой.
Второй плюс: полный разрыв удобен и безопасен при обслуживании линии за реле.
Что выбрать
| Ситуация | Рекомендация |
|---|---|
| Новая проводка, сделанная профессионально | Достаточно обычного реле (1P) |
| Старый фонд, состояние проводки неизвестно | Реле с разрывом фазы и нуля (2P) |
| Частный дом с воздушным вводом | 2P — воздушные линии чаще ловят обрывы и импульсы |
| Дорогая техника (котёл, Hi-Fi, серверная) | 2P + стабилизатор |
Практика
По току правило одно для всех типов: номинал реле — на ступень выше вводного автомата (автомат 40 А → реле 50–63 А). Пороги для квартиры: 170–190 В нижний, 250–260 В верхний, задержка повторного включения от 10 секунд (с холодильником — от 60).
Оба типа есть в нашем каталоге реле напряжения — в описаниях моделей указано, какие контакты разрываются. Про модели «с мозгами» читайте разбор многофункциональных реле.
