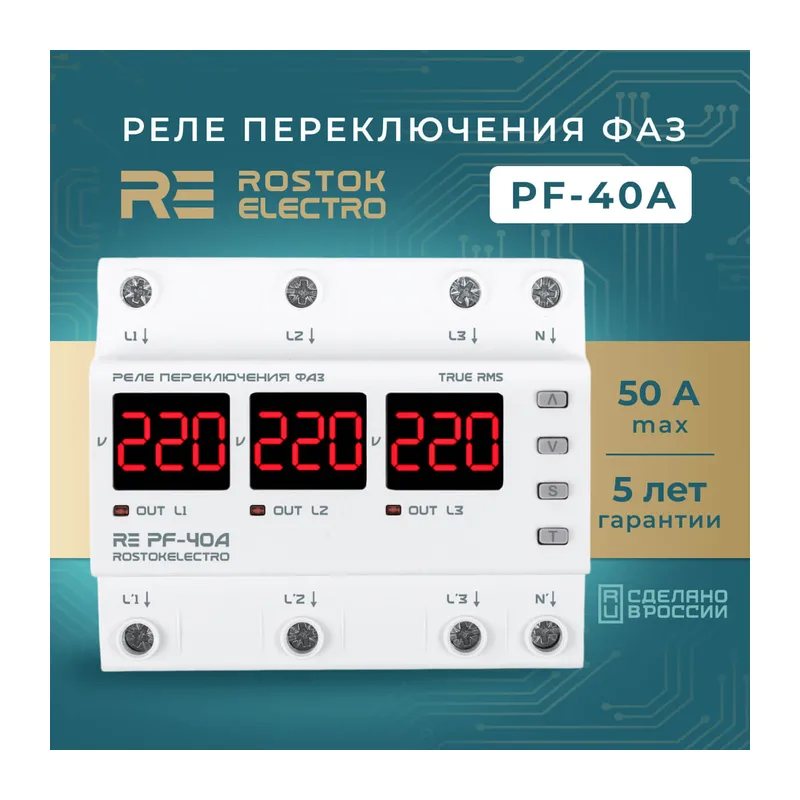

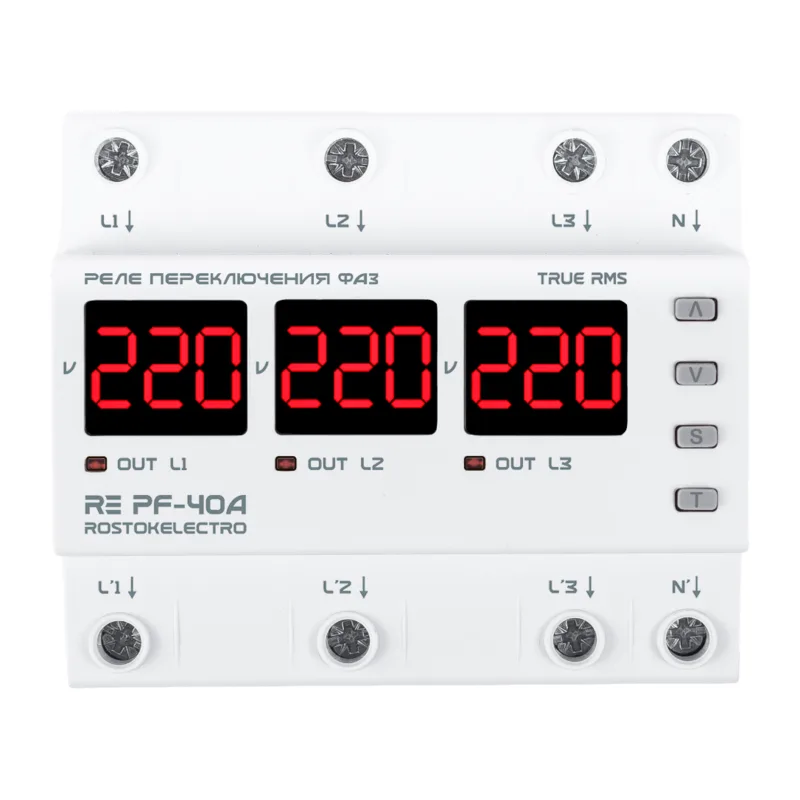

Реле переключения фаз RE PF-40A

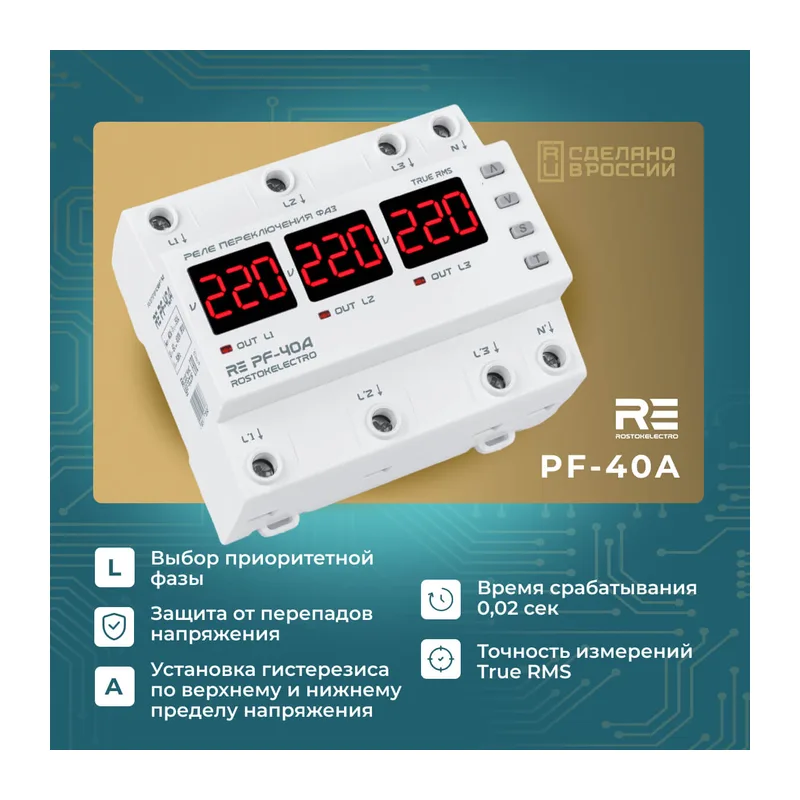

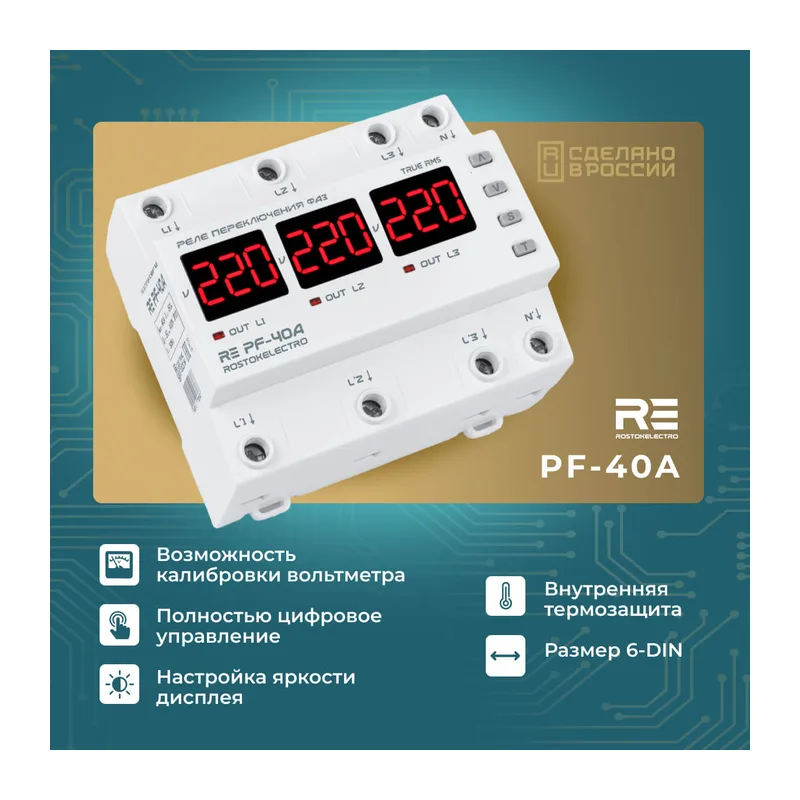

Реле переключения фаз нового поколения RE серии PF предназначено для подключения промышленных и бытовых потребителей от одной из фаз трехфазной сети, с целью обеспечения питания особо ответственного однофазного оборудования от наиболее качественной фазы и защиты его от повышенного и пониженного напряжения. Параметры, устанавливаемые пользователем: допустимые пределы переключения/отключения по напряжению; гистерезис по верхнему и нижнему пределу напряжения; выбор приоритетной фазы; время задержки первого включения нагрузки; время задержки перед возвратом на приоритетную фазу; время задержки переключения фазы по нижнему пределу. Основные особенности: Возможность установки приоритетной фазы работы . Контроль выхода от «залипания» контакта (защита от межфазного замыкания). Защита оборудования от перепадов напряжения . Установка гистерезиса по верхнему и нижнему пределу напряжения для исключения многократных переключений/отключений. Задержка времени переключения по нижнему пределу напряжения для избегания реагирования на кратковременные просадки в сети. Полноценный транзит нуля . Сечение входных проводов до 16 кв. мм. по каждой фазе. Блокировка кнопок от случайного нажатия. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц ! Полностью цифровое управление . True RMS. Внутренняя термозащита с возможностью контроля в настройках. 9-ступенчатая настройка комфортного значения яркости дисплея . Размер 6-din . Принцип работы Прибор управляется микроконтроллером , который анализирует напряжение в трехфазной электросети и отображает действующие значения на цифровых индикаторах для каждой фазы. Коммутация выхода на нагрузку осуществляется электромагнитными реле . Питание прибора происходит от контролируемых фаз. Прибор позволяет выбрать приоритетную фазу работы . Если напряжение на приоритетной фазе вышло за установленные пределы, то прибор подключит нагрузку к следующей фазе, напряжение на которой в установленных переделах. После нормализации напряжения на приоритетной фазе, через заданное время задержки возврата (заводские установки – 15 секунд) прибор переключит нагрузку к приоритетной фазе. Если приоритетная фаза не задана, то переключение происходит последовательно по фазам. Для настройки защиты от перепадов напряжения необходимо установить значения верхнего и нижнего пределов напряжения, гистерезисы напряжений и время задержки включения/переключения
