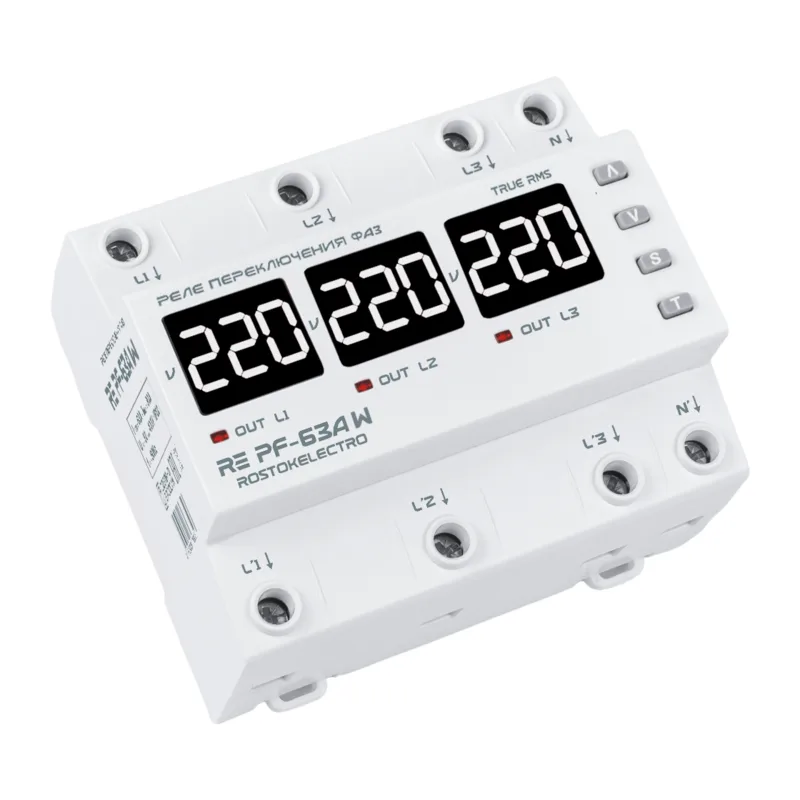

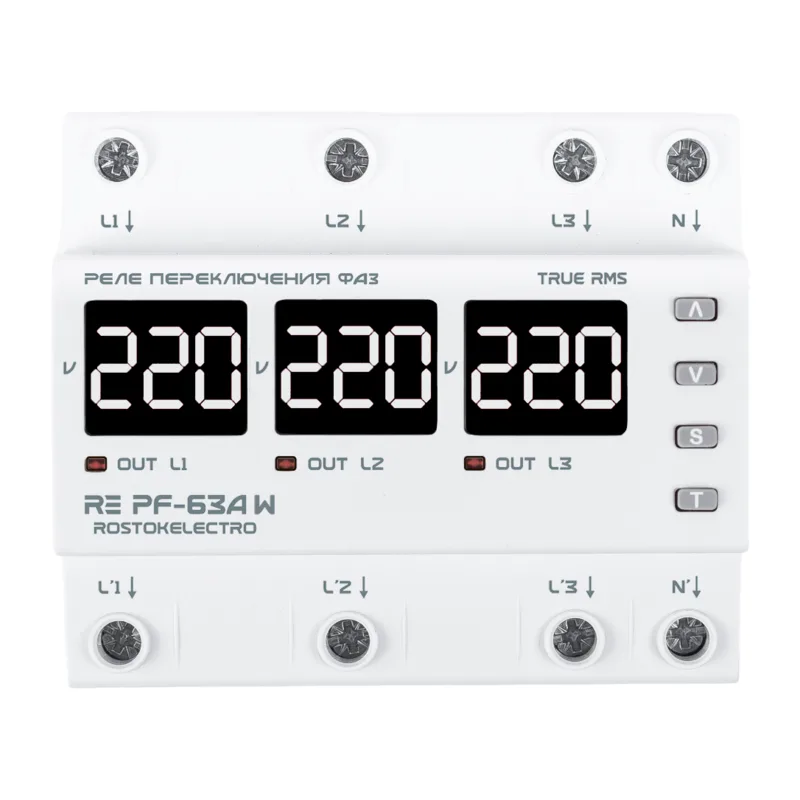

Реле переключения фаз RE PF-63А W

Реле переключения фаз RE PF -63 W предназначено для подключения промышленных и бытовых потребителей от одной из фаз трехфазной сети, с целью обеспечения питания особо ответственного однофазного оборудования от наиболее качественной фазы и защиты его от повышенного и пониженного напряжения. Параметры, устанавливаемые пользователем: допустимые пределы переключения/отключения по напряжению; гистерезис по верхнему и нижнему пределу напряжения; выбор приоритетной фазы; время задержки первого включения нагрузки; время задержки перед возвратом на приоритетную фазу; время задержки переключения фазы по нижнему пределу. Основные особенности: Белый цвет индикации : выглядит более современно и эстетично. Возможность установки приоритетной фазы работы. Контроль выхода от «залипания» контакта (защита от межфазного замыкания). Защита оборудования от перепадов напряжения . Установка гистерезиса по верхнему и нижнему пределу напряжения для исключения многократных переключений/отключений. Задержка времени переключения по нижнему пределу напряжения для избегания реагирования на кратковременные просадки в сети. Полноценный транзит нуля . Сечение входных проводов до 16 кв. мм . по каждой фазе. Блокировка кнопок от случайного нажатия. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц! Полностью цифровое управление . True RMS . Внутренняя термозащита с возможностью контроля в настройках. 9-ступенчатая настройка комфортного значения яркости дисплея . Размер 6-din . Принцип работы Прибор управляется микроконтроллером , который анализирует напряжение в трехфазной электросети и отображает действующие значения на цифровых индикаторах для каждой фазы. Коммутация выхода на нагрузку осуществляется электромагнитными реле . Питание прибора происходит от контролируемых фаз. Прибор позволяет выбрать приоритетную фазу работы . Если напряжение на приоритетной фазе вышло за установленные пределы, то прибор подключит нагрузку к следующей фазе, напряжение на которой в установленных переделах. После нормализации напряжения на приоритетной фазе, через заданное время задержки возврата (заводские установки – 15 секунд) прибор переключит нагрузку к приоритетной фазе. Если приоритетная фаза не задана, то переключение происходит последовательно по фазам. Для настройки защиты от перепадов напряжения необходимо установить значения верхнего и нижнего пределов напряжения, гистерезисы напряжений и время задержки включения/переключения. Сфера применения Реле переключения фаз применяются в различных областях, где необходимо обеспечить бесперебойное питание особо ответственного оборудования и его защиту от скачков напряжения: бытовая сфера, промышленность. Видео-обзор реле переключения фаз RE PF-63А W Технические характеристики: Технические параметры PF- 63 A W Рабочее напряжение на каждой фазе, В 50-400 Номинальный ток на контактах реле (при активной нагрузке), А 63 Верхний предел отключения по напряжению (задается), В 210-270 (250**)
