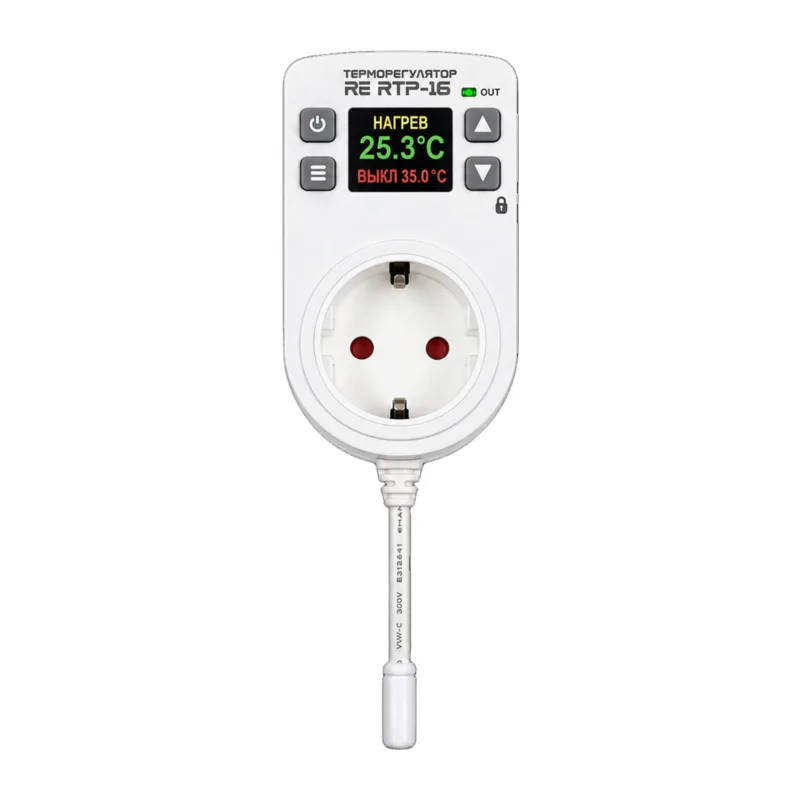

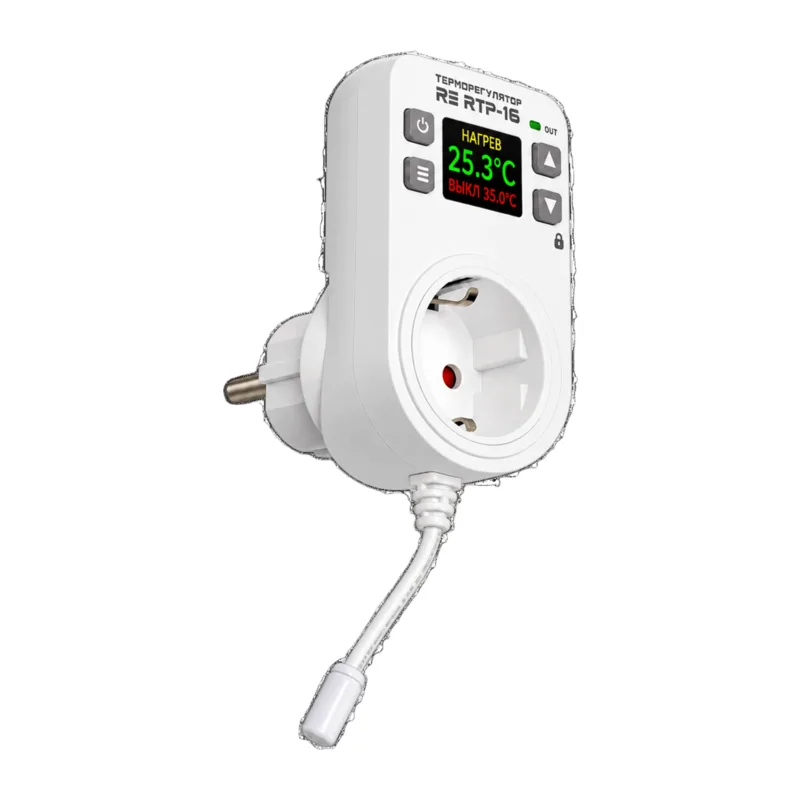

Терморегулятор розеточный RE RTP-16 с TFT матрицей

Одноканальный терморегулятор нового поколения RE RТР-16 – продолжение линейки наиболее простых и удобных в использовании розеточных терморегуляторов RE TP-16 и RE TP-16A 2м. Отличительной особенностью терморегулятора нового поколения RE RТР-16 является применение дисплея с TFT матрицей. Преимущества дисплея с TFT матрицей: повышенная информативность экрана; настройка становится интуитивно понятной, интерфейс – более дружелюбный ; удобная навигация по меню; отображение дополнительной информации, которая повышает комфортность и упрощает использование устройства. RE RТР-16 предназначен для контроля и поддержания заданной температуры в жилых, производственных и прочих помещениях путем управления нагревательным или охлаждающим оборудованием. Основные особенности: Установка прибора непосредственно в розетку. Два режима работы: «НАГРЕВ» и «ОХЛАЖДЕНИЕ». Дискретность индикации с шагом 0,1 ͦС. Полностью цифровое управление. Настройка комфортного значения яркости дисплея. Блокировка кнопок от случайного нажатия. Длина провода датчика — 5 см. Точность измерений – 0,5 ͦС. Устройство и принцип работы. Режим нагрева При работе в режиме НАГРЕВ осуществляется поддержание заданной температуры объекта путем подключения нагревательного элемента. По достижении заданной температуры, терморегулятор отключает нагревательный элемент и объект остывает на установленное значение гистерезиса Δt , после чего опять включается нагрев до установленного значения и т. д. Таким образом температура поддерживается в границах t — гистерезис Δt . Например, при установке температуры t 20 °C и гистерезиса Δt 2 °C, диапазон поддерживаемой температуры t будет 18 … 20 °C . Режим охлаждения При работе в режиме ОХЛАЖДЕНИЕ осуществляется поддержание заданной температуры объекта путем подключения охлаждающего элемента. Терморегулятор поддерживает температуру объекта не выше заданной температуры. При первоначальном включении охлаждение происходит до значения ниже заданной температуры на значение гистерезис Δt , после чего реле отключается. При нагреве объекта до заданной температуры, терморегулятор включает охлаждающий элемент и объект снова охлаждается на установленное значение гистерезиса Δt после чего охлаждение объекта снова отключается. Таким образом температура поддерживается в границах t + гистерезис Δt . Например, при установке температуры t -10 °C и гистерезиса Δt 2 °C, диапазон поддерживаемой температуры t будет -12 … -10 °C . Далее цикл повторяется. Гистерезис предотвращает частые переключения реле при небольших колебаниях температуры. Терморегулятор управляется микроконтроллером. Измерительным элементом служит цифровой датчик температуры DS18B20. Для управления нагрузкой используется электромагнитное реле. Настройка прибора осуществляется с помощью кнопок, расположенных на передней панели прибора. Все устанавливаемые значения сохраняются в энергонезависимой памяти контроллера. Для настройки терморегулятора необходимо ввести три параметра: — поддерживаемую температуру t; — режим работ
